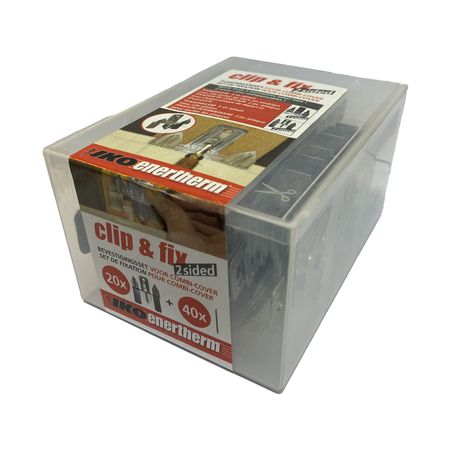

Clip & Fix 2 sided
Bevestigingsmateriaal voor dakisolatie IKO enertherm
Clip & Fix is een bevestigingsset voor het naadloos bevestigen van de IKO enertherm Combi-Cover isolatieplaten. De set bestaat uit unieke tussenklemmen ( 2-sided), randklemmen (1-sided) en bijhorende schroeven.
- Voor het naadloos bevestigen van de IKO enertherm Combi-Cover
- Bevat unieke tussenklemmen
- Komt met bijpassende schroeven
Stappenplan
- CLIP & FIX is een bevestigingsset voor het naadloos bevestigen van de IKO ENERTHERM COMBI-COVER isolatieplaten. De set bestaat uit unieke tussenklemmen ( 2-sided), randklemmen (1-sided) en bijhorende schroeven.
- Controleer bij aanvang van de werkzaamheden de dakconstructie op gebreken. Bij een onvoldoende rechte muur of wanneer er ruimte nodig is voor bekabeling dien je eerst een houten lattenconstructie te plaatsen. De COMBI-COVER kan over de bestaande lattenwerk of tussen de gordingen geplaatst worden. Begin steeds onderaan in een hoek en werk naar boven toe. Zorg er steeds voor dat de platen ongeveer 1,5 cm van de muren en aansluitende materialen gemonteerd worden.
- Schroef allereerst de stalen clip CLIP & FIX 1 SIDED door middel van de bijgeleverde schroeven tegen de vloerbalk. Let hierbij op dat de 2 tanden omhoog steken. Voorzie per plaat een drietal CLIP & FIX 1 SIDED . Duw vervolgens de isolatieplaat, met de tand naar boven en groef naar beneden, voorzichtig op de eerder gemonteerde bevestigingset CLIP & FIX 1 SIDED. Laat de eerstvolgende plaat mooi aansluiten op de vorige plaat dankzij het unieke tand-en-groef systeem.
- Op het einde van de eerste rij, zaag je de isolatieplaat op maat. Het overblijvende stuk kan gebruikt worden als eerste stuk in het begin van de tweede rij. Voorzie daarna de bovenkant van de eerste rij isolatieplaten van de stalen clips CLIP & FIX 2 SIDED. Duw de lip voorzichtig in het isolatiemateriaal. Zorg dat de lip voorzien met gaatjes tegen een balk geplaatst wordt zodat de CLIP & FIX 2 SIDED kan vastgeschroefd worden met de bijgeleverde schroeven.
- De tweede rij wordt geschrankt geplaatst ten opzichte van de eerste rij. Duw de isolatieplaten voorzichtig op de eerder gemonteerde stalen clips CLIP & FIX 2 SIDED. Let hierbij op dat de onderkant van de isolatie op de twee ijzeren lippen steunt. Zorg dat de platen mooi aansluiten, zowel met de onderliggende als met de naastliggende platen. Indien de rij af is, duw net als bij de eerste rij isolatieplaten de lip van IKO enertherm CLIP & FIX 2 SIDED voorzichtig in het isolatiemateriaal en schroef deze vast.
- Werk vervolgens op dezelfde manier de muur verder af. De laatste rij isolatieplaten (boven tegen de nokbalk) dienen vooraf op maat gezaagd te worden in de schuinte van de nokbalk. Voorzie een ruimte van 1,5 cm tussen de bovenste rij en de nokbalk. Hou hiermee rekening bij het op maat zagen. Voorzie per plaat een drietal CLIP & FIX 1 SIDED en schroef vast.
- Dicht grote opening met de muur, vloer en plafond af met het IKO enertherm PUR schuim ISO-FILL. Vul alle naden en oneffenheden met 1 of 2 lagen IKO enertherm COVER-FINISH. Na het drogen van het vulmiddel wordt de muur opgeschuurd om vervolgens af te werken naar keuze.
Technische kenmerken
Afmetingen | 13 × 9,7 × 7,2 cm |
---|---|
Variation | Clip&Fix 2 sided Set 20st |
EAN | 5413466948604 |
Materiaal | Gegalvaniseerd metaal |
Gebruik van het product | Bevestigen |
Lambda-waarde | 0 |
Rd-waarde (m²K/W) | 0 |
Bevestiging/aanbreng methode | Clipsysteem, Schroeven |
Dikte (mm) | 72 |
Lengte (mm) | 130 |
Breedte (mm) | 97 |
Oppervlakte (m²) | 0 |
Hoeveelheid Inhoud | 20 |
Inhoud Indicatie | Stuk(s) |
