Aqua-Tuile Ebena Smooth

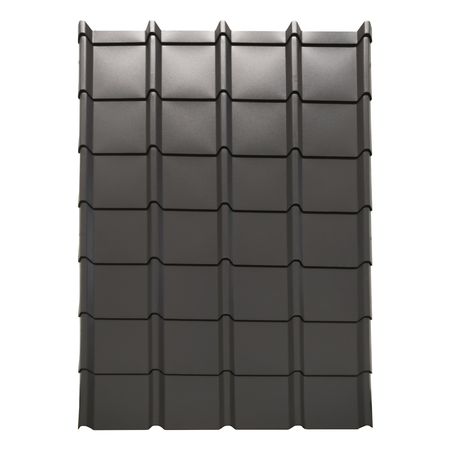

Panneau tuile métallique

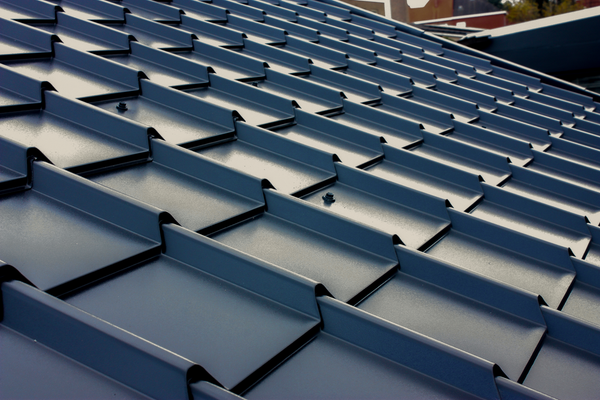

Un concept de tuiles modulaire universel approprié pour toutes les toitures inclinées avec d’une pente minimale de 10°. Ce concept unique est constitué de panneaux tuiles plates à l’aspect moderne dans le couleur anthracite des accessoires correspondants (à savoir faîtières, rives, pièces de fermeture et vis), ce qui permet de placer 28 tuiles d’un seul mouvement. Bon à savoir : grâce à son concept unique, Aqua-Tuile Ebena Smooth s’adapte à chaque toiture, sans cisaillage ni découpe.

  • Rapide, posez 28 tuiles en 1 fois
  • S’adapte toujours, sans découpe
  • Pose facile

Plan par étapes

  1. Comment travaillez-vous avec notre système AQUA-PAN ?
  2. Tracez une ligne à la craie à environ 5 cm de la face supérieure du faîte. Ceci correspond à la face supérieure de la rangée supérieure de plaques.
  3. Placez les planches de rive du pignon de part et d'autre de la toiture. Distribuez-les également jusqu'à la ligne de craie et vissez-les. Chaque planche de rive de pignon est pourvu d'une zone neutre pouvant atteindre 7,5 cm. Cet espace est utilisé pour unifier une distribution proportionnelle des plaques.
  4. Travaillez toujours par rangée complète, de gauche à droite et de bas en haut.
  5. Distribuez également la rangée inférieure de plaques entre les planches de rive et vissez-les au bas avec 2 vis.
  6. Vissez chaque plaque avec le matériau développé à cet effet. Utilisez 6 vis (Gallo/Ebena) ou 9 vis (Classic) par plaque. Vissez toujours dans le creux de la plaque, à env. 2 cm sous le nez.
  7. Veillez à ce que la rangée de plaques supérieure soit placée jusqu'à environ la ligne à la craie.
  8. Étanchez ensuite les extrémités du faîte avec l'about de faîtage. Distribuez les faîtes de manière égale sur la totalité de la longueur et vissez-les sur les chevauchements, de même que le premier et le dernier sur les planches de rive.

Documents

Quantité dont vous avez besoin

Etape 1 de 2

  • cm
  • cm
  • cm
* En utilisant ce module de calcul, nous marquons notre accord sur les conditions d’utilisation de celui-ci : Tous les résultats sont donnés à titre indicatif et peuvent être approximatifs. Aquaplan ne peut en aucun cas être tenu responsable d’éventuels résultats erronés provenant de ce calculateur.

Données techniques

Dimensions 113 × 83 × 3 cm
Variation

Aqua-Tuile Ebena Smooth Anthracite

EAN

5420040681048

Volume

1

Couleur

anthracite

Longueur (mm)

1130

Largeur (mm)

830

Matériel

Metal painted

Utilisation du produit

Étanchéité pour toitures inclinées

Durée de vie prévue (en années)

20

Epaisseur (mm)

30

Surface (m²)

0.96

Outils nécessaires

Visseuse

Indication du contenu

Stuk(s)

Gradient maximal

90

Gradient minimal

10
